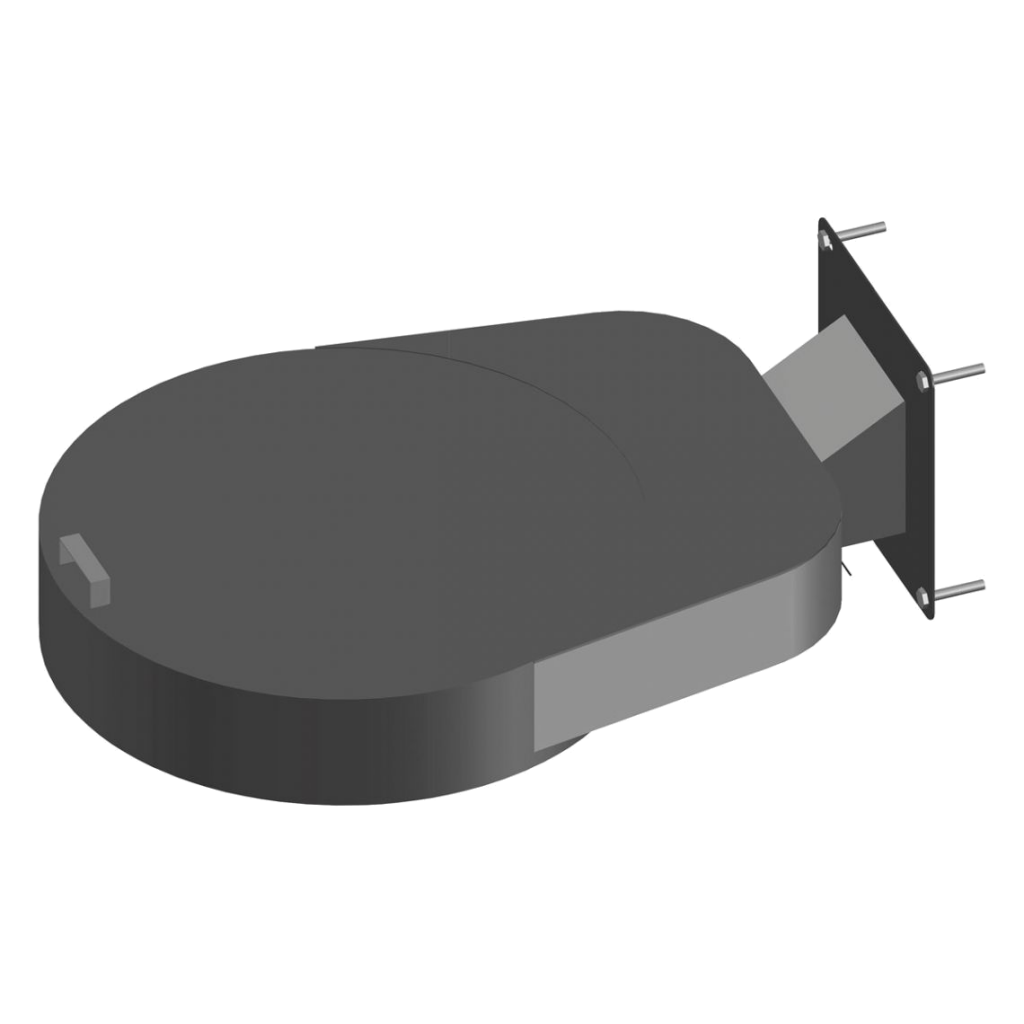

I regolatori di portata CEH sono adatti per tutti i tipi di acque reflue.
La regolazione avviene grazie alla forte contrazione iniziale ed al movimento centrifugo indotto all’interno della camera a vortice all’aumentare del carico idraulico.
Questi regolatori di portata coprono un range di portate compreso tra 4 e 30 l/s e quindi sono particolarmente adatti a controllare basse portate.
L’installazione avviene in una camera separata a valle dello scaricatore di piena o della vasca di laminazione e quindi il regolatore funziona in condizioni “semisecche”. Per l’installazione immersa di regolatori di portata centrifughi si vedano i regolatori di portata CEV.
Tipo: a vortice
Adatto per acque meteoriche, nere / miste
Installazione: semi-secca
Principio di regolazione: resistenza moto centrifugo
Variazione della portata: cambiamento parti
Costruzione: AISI 316L

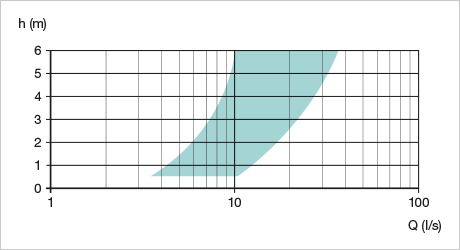

Range portata: 4 - 30 l/s
Range battente: 0,5 - 6 m (in funzione della portata
Come tutti i regolatori di portata di Mosbaek A/S, anche i modelli CEH si distinguono per:

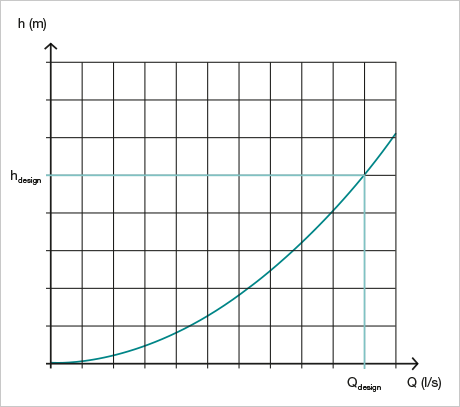

Tutti i regolatori di portata di Mosbaek A/S sono progettati e costruiti per la portata e il battente idrico richiesti dal cliente.
Oltre alle condizioni idrauliche, il regolatore viene adattato alle specifiche condizioni operative; ad esempio, la piastra di fissaggio a parete può essere configurata per pareti piane o curve e in funzione del diametro della tubazione di uscita.
I regolatori di portata CEH hanno la possibilità di variare la portata di regolazione di ± 25% rispetto al valore medio sostituendo l’anello di uscita del regolatore.
Se il cliente ha la necessità di variare la portata, basta che comunichi a Mosbaek A/S il numero di matricola del regolatore e questa fornirà il nuovo anello che sostituirà quello installato.
Mosbaek A/S può realizzare regolatori di portata CEH che eccedono le portate standard.
La costruzione dei regolatori di portata CEH permette di poter regolare la portata con passaggi che sono sempre più ampi di quelli che sarebbero richiesti per le luci tarate fisse.
Come tutti i regolatori di portata di Mosbaek A/S sono un ottimo compromesso tra funzionalità e prestazioni idrauliche.

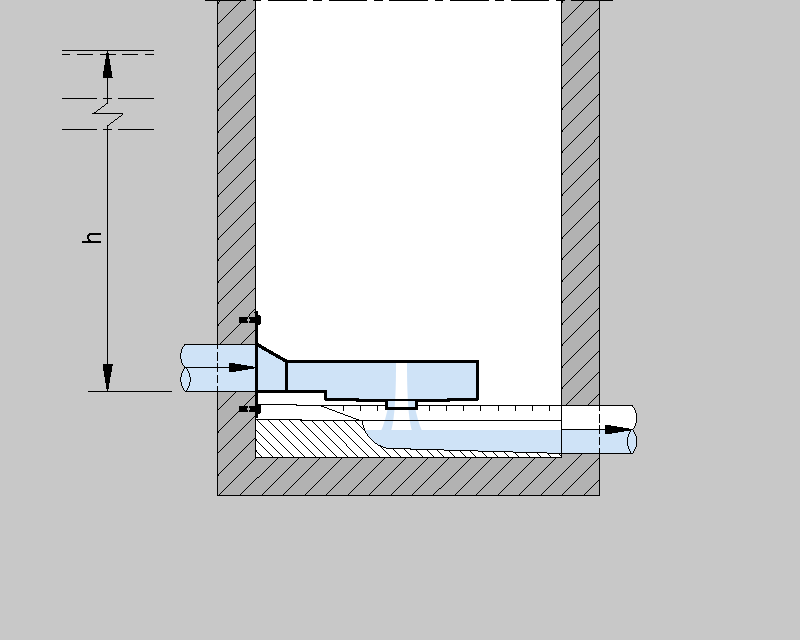

Il regolatore di portata CEH viene montato sulla luce di uscita dell’opera idraulica con installazione semi-secca
Viene fissato a parete sul lato di valle della luce di scarico
L’installazione standard prevede che, una volta fissato il regolatore, vengano eseguite le banchine di convogliamento dello scarico.
Le banchine laterali sono sagomate in modo che il refluo venga convogliato verso lo scarico questo facilita le operazioni di lavaggio prima di entrare all’interno del manufatto.
Le operazioni di manutenzione e variazione della portata possono essere quindi eseguite in sicurezza e nelle migliori condizioni igieniche.
Le dimensioni ridotte consentono la facile installazione dei regolatori CEH in manufatti esistenti e facilitano la progettazione dei quelli nuovi.
